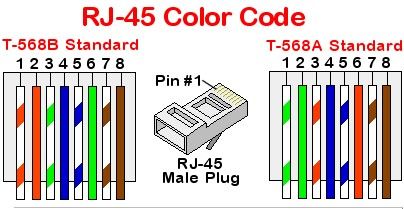

UTP Kablo Sonlandırma Renk Sıralaması

T 568 A Standardı aşağıdaki renk sıralaması ile oluşur:

  • Yeşil Beyaz
  • Yeşil
  • Turuncu Beyaz
  • Mavi
  • Mavi Beyaz
  • Turuncu
  • Kahverengi Beyaz
  • Kahverengi

Bu sıralamada Mavi ve Mavi Beyaz Telefon iletişimi için Kahverengi Beyaz ve Kahverengi yedek, diğer renkler ise network için kullanılır.

T 568 A Standardı aşağıdaki renk sıralaması ile oluşur:

  • Turuncu Beyaz
  • Turuncu
  • Yeşil Beyaz
  • Mavi
  • Mavi Beyaz
  • Yeşil
  • Kahverengi Beyaz
  • Kahverengi

T 568 Standardı RJ 45 adı 8P 8C özelliklerine sahip konnektörlerde uygulanır.

Bu standartta: Turuncu Beyaz, Turuncu, Yeşil Beyaz, Yeşil renkler data iletimi için, Mavi ve Mavi Beyaz renkler telefon iletişimi için Kahverengi Beyaz ve Kahverengi renkler ise yedek olarak kullanılır.
