Endüstriyel ısıtma sistemlerinde MEGAOHMMETRE Testi self re güle ısıtıcı kabloya nasıl uygulanır?

İki tip test vardır; birinci test ile kablo montajı sırasında; kabloya hasar verilip verilmediği kontrol edilir, sonlandırmada kısa devre olup olmadığı kontrol edilir. İkinci testle de ısıtıcı kabloya izolasyon montajı sırasında hasar verilip verilmediği kontrol edilir.

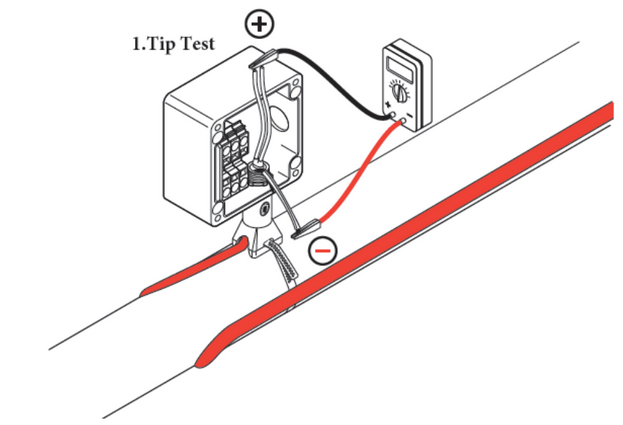

Birinci tip test;

Isıtıcı kablonun Faz ve Nötr uçları kısa devre edilir ve cihazın prop uçlarından bir tanesi buraya takılır, ısıtıcı kablonun toprak ucu olarak kullanılan kablo üzerindeki bakır örgü ye ikinci prob takılarak test yapılır, test sonucu olumlu ise ısıtıcı kabloda ve kablo sonlandırmasında sorun yok anlamına gelir.

tip1-test

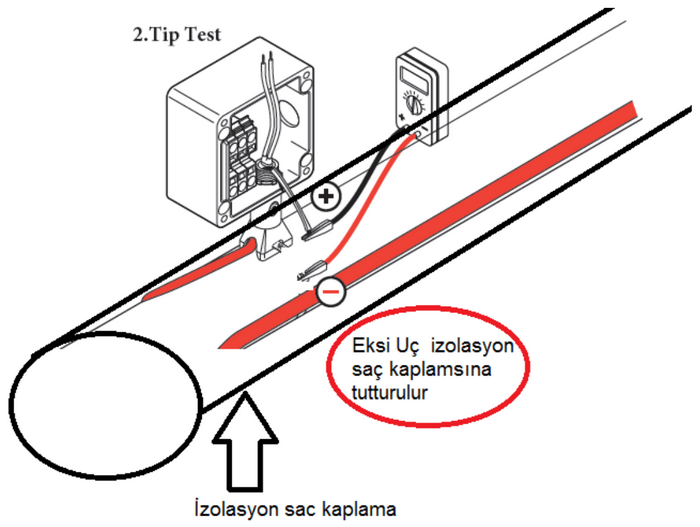

İkinci tip test: Isıtıcı kablonun toprak ucu cihazın prob uçlarından bir tanesine bağlanır, ikinci prob ucu ise boru izolasyon sac kaplaması ile direk temas ettirilerek test yapılır. Test sonucu olumlu ise bunun anlamı ısıtıcıyı kabloya izolasyon montajı sırasında hasar verilmemiştir.

tip2-test

Isıtıcı kablonuzun sağlamlık testi her iki aşama dada sağlanıyor ise devreye alıp enerjilendirebilirsiniz.
